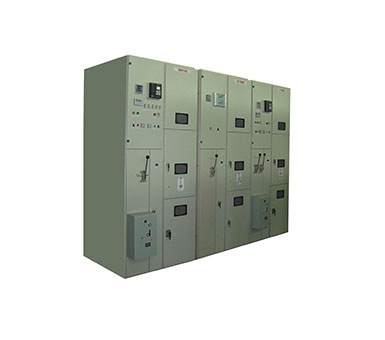

GG-1A(F)防誤型固定式高壓開關柜

概述

GG-1A（F）防誤型高壓開關柜系固定式具有防誤裝置的高壓開關柜，適用于交流50Hz，額定電壓3，6，10KV。本柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。

1、具有以下五防功能：

防止帶負荷分合隔離開關；

防止誤入帶電間隔；

防止誤分合主開關；

防止帶電掛接地線；

防止帶接地線合隔離開關。

2、GG-1A（F）高壓開關柜是原GG-1A型高壓開關柜改進后的派生產品，因此其使用范圍、柜體結構、技術參數和一次線路方案，基本同于原GG-1A型高壓開關柜。

簡易閉鎖方案及其閉鎖裝置

簡易閉鎖方案設置簡易接地裝置，作為停電檢修時掛接地線用，以GG-1A（F）表示，簡易閉鎖方案基本是采用機械閉鎖。
