GCS低壓抽屜式成套開關柜
發布日期:2020-06-09 瀏覽次數:2792

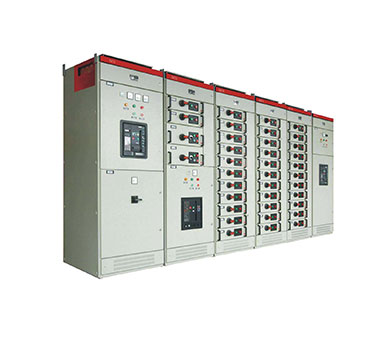

GCS 低壓抽屜式成套開關柜
概述
1、柜體結構
開關柜柜殼選用帶模數孔的8MF型材,用自攻螺釘和高強度螺栓組合而成,柜體裝配精度高,結構件的標準化、通用化程度高。
開關柜分設備安裝室、電纜室和母排室三個區域,相互隔離、可靠地防止事故擴大,便于安裝和維修。
2、柜體結構型式的分類
3、柜體結構型式的分類可分為抽屜式結構及固定式結構兩種型式。
動力中心(PC)
選用主開關接線方式都為插入式,并采用機械操作機構使元件帶明顯的合閘,試驗和分?jǐn)辔恢谩i_(kāi)關可通過導軌抽出便于更換與檢修。
電動機控制中心(MCC)
對額定電流為400A以下的電動機回路或照明饋電回路,制造成抽屜式結構,每一電器單元為一抽屜單元。電器設備固定安裝在柜體橫梁上為固定式結構,但每個小室均用托板分隔,如大容量的MCC柜等。
