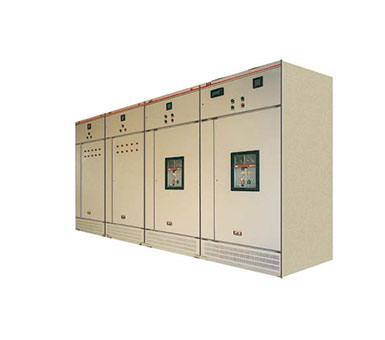

GGD 戶內交流固定式低壓配電柜

概述

GGD型交流低壓配電柜適合于發(fā)電廠、變電站、廠礦企業(yè)等電力用戶的交流50Hz，額定工作電壓380V的配電系統(tǒng)，做為動力、照明及配電設備的電能轉換、分配與控制之用。構架用8MF冷彎型鋼材局部焊接拼裝而成，其鋼性及承載能力均達到電器元件的安裝要求，構架上分別有接E＝20mm和E＝100mm模數(shù)排列的安裝孔，以提高產品裝配的通用性，主母線排在柜的上部后方，采用ZMJ型母線線夾為積木式組合結構。1000mm和1200mm寬的柜正面采用不對稱的雙門結構， 600mm和800mm寬的柜采用整結構，正面采用不對稱的雙門結構。裝有電器元件的儀表門用多股軟銅線與構架相連。柜體的頂，可在需要時拆除。為加強通風和散熱，在柜體的下部、上部和頂部均有通風散熱孔，使柜體在運行中形成自然通風道，有較好的散熱性能。
