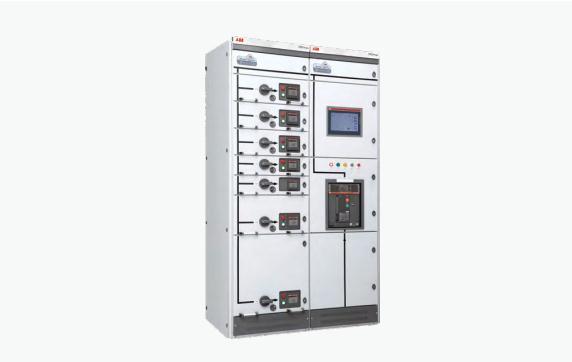

概述

MDmax系列低壓開關柜有多種結構形式，包括ST系列，F(xiàn)C系列，ProC系列等。目前在中國國內電力系統廣泛應用的是ST型低壓開關柜，它是經過完全型式試驗（簡稱TTA）的組合式多功能低壓開關柜，符合GB/T7251.1/12-2013, IEC61439-1/2。電氣及機械設計采用模塊化原理，通過選用標準元件和標準組件，可滿足對組柜方案緊湊性、多樣性和靈活性的需求。

技術標準

MDmax ST是經過完全型式試驗（簡稱TTA）的組合式多功能低壓開關柜，符合GB/T7251.1/12-2013, IEC61439-1/2標準。

產品特點

? 具有抽屜式、固定分割式、可移式三種功能單元，三種功能單元既可獨立成柜，也可以混裝成柜

? 水平母線區頂蓋可以拆卸

? 抽屜式結構，最高可裝配36回路，垂直母線電流高達2500A

? 智能型抽屜可在不降低防護等級的狀態下，實現三位置轉換

? 完善的抽屜式電操回路解決方案。工作和環境條件MDmax ST低壓開關柜適用于戶內安裝的電氣設備。

環境溫度

短時最高溫度: +40 ℃

24 小時最高平均溫度 : +35 ℃

最低溫度: -5 ℃

設備在高于上述環境溫度中使用時，應降容運行。

環境條件

正常工作時，氣候環境按GB/T7251.1-2013, IEC61439-1的規定。周圍環境在40 ℃ 時相對濕度為 50%。

開關柜戶內安裝地點的條件應符合相應標準的要求。在會產生凝露的場合，開關柜中將采用通風或加熱等措施來防止凝露。

如開關柜安裝在高于海拔 2000 米以上，設備要相應降容運行。

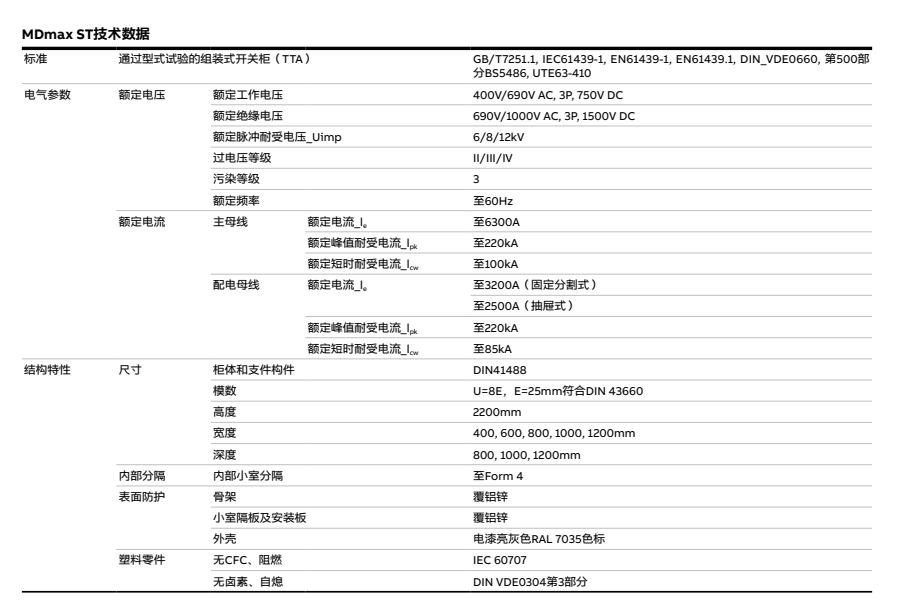

技術數據
